Frezy trzpieniowe VHM
Cechy - opis właściwości
– trwałość i odporność na zużycie
– dobra jakość powierzchni obrabianego materiału
– geometria ostrzy zapewniająca wysoką wydajność pracy
Atrybuty - parametry techniczne

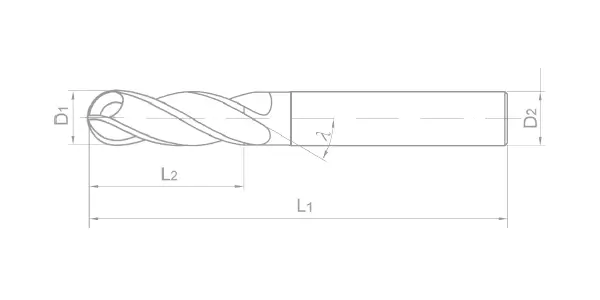

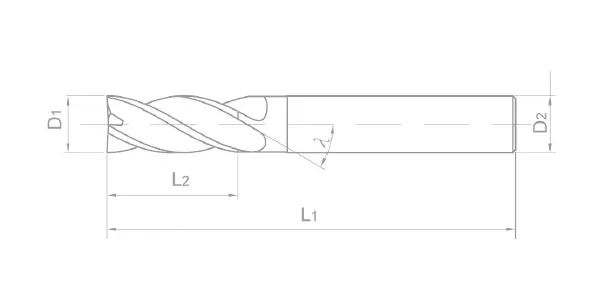

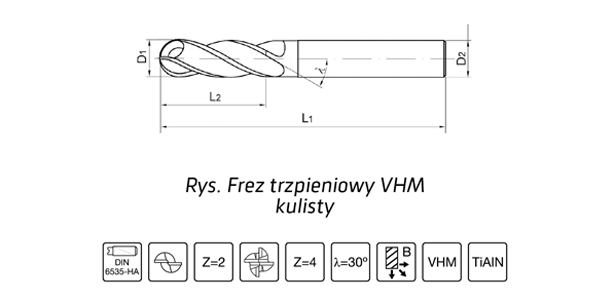

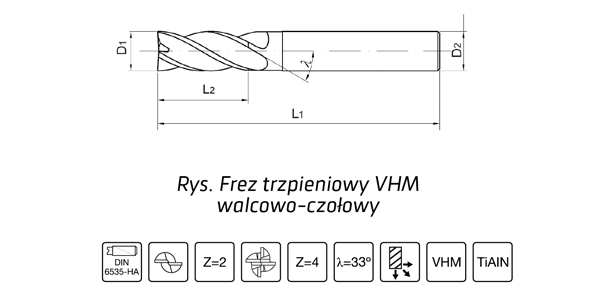

– typ frezów: walcowo-czołowe i kuliste
– kąt spirali: = 33° (walcowo-czołowe), = 30° (kuliste)
– materiał narzędzia: węglik spiekany VHM
– rodzaj chwytu: walcowy gładki wg DIN 6535-HA
– powłoka na części skrawającej: TiAIN
produkty on-line
produkty stacjonarnie
Więcej informacji o dostępnym asortymencie:
| TYP FREZÓW | STAL (P) |
STAL NIERDZEWNA (M) |
ŻELIWO (K) |
METALE NIEŻELAZNE (N) |
SUPERSTOPY (S) |
STAL HARTOWANA (H) |
|---|---|---|---|---|---|---|
| Walcowo-czołowe | ● | ● | ● | ○ | ○ | |
| Kuliste | ● | ● | ○ | ○ |
| IDENTYFIKATOR PRODUKTU |
ŚREDNICA ⌀D1 (mm) |
DŁ. ROBOCZA L2 (mm) |
DŁ. CAŁKOWITA L1 (mm) |
ŚREDNICA CHWYTU D2 (mm) |
PROMIEŃ NAROŻA R |
ILOŚĆ OSTRZY Z |
KĄT LINI ŚRUBOWEJ (λ) |
RODZAJ CHWYTU |
POWŁOKA | MATERIAŁ |
|---|---|---|---|---|---|---|---|---|---|---|
| KOD: ELT-F.2307150X EAN: 5907324006341 |
15 | 32 | 92 | 16 | - | 2 | 33° | Walcowy | TiAlN | VHM |
| KOD: ELT-F.2307160X EAN: 5907324006358 |
16 | 40 | 92 | 16 | - | 2 | 33° | Walcowy | TiAlN | VHM |
| KOD: ELT-F.2307200X EAN: 5907324006365 |
20 | 45 | 100 | 20 | - | 2 | 33° | Walcowy | TiAlN | VHM |
| KOD: ELT-F.2407040X EAN: 5907324006372 |
4 | 8 | 50 | 4 | 2 | 2 | 30° | Walcowy | TiAlN | VHM |
| KOD: ELT-F.2407050X EAN: 5907324006396 |
5 | 10 | 50 | 6 | 2 | 2 | 33° | Walcowy | TiAlN | VHM |
| KOD: ELT-F.2407060X EAN: 5907324006402 |
6 | 12 | 50 | 6 | 3 | 2 | 30° | Walcowy | TiAlN | VHM |
| KOD: ELT-F.2407080X EAN: 5907324006433 |
8 | 16 | 58 | 8 | 4 | 2 | 30° | Walcowy | TiAlN | VHM |
| KOD: ELT-F.2407100X EAN: 5907324006440 |
10 | 20 | 72 | 10 | 5 | 2 | 30° | Walcowy | TiAlN | VHM |
| KOD: ELT-F.2507060X EAN: 5907324006457 |
6 | 10 | 54 | 6 | 3 | 4 | 30° | Walcowy | TiAlN | VHM |
| KOD: ELT-F.2507080X EAN: 5907324006464 |
8 | 12 | 58 | 8 | 4 | 4 | 30° | Walcowy | TiAlN | VHM |
| KOD: ELT-F.2507100X EAN: 5907324006471 |
10 | 14 | 66 | 10 | 5 | 4 | 30° | Walcowy | TiAlN | VHM |
| KOD: ELT-F.2507120X EAN: 5907324006488 |
12 | 16 | 73 | 12 | 6 | 4 | 30° | Walcowy | TiAlN | VHM |
| IDENTYFIKATOR PRODUKTU |
ŚREDNICA ⌀D (mm) |
DŁ. ROBOCZA Lc (mm) |
DŁ. CAŁKOWITA L (mm) |
ŚREDNICA CHWYTU d (mm) |
ILOŚĆ OSTRZY Z |
KĄT LINI ŚRUBOWEJ (λ) |
RODZAJ CHWYTU |

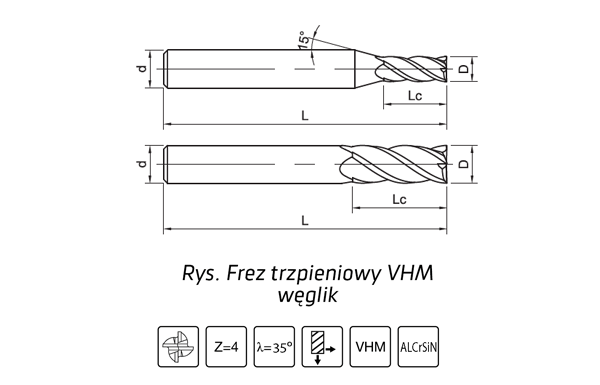

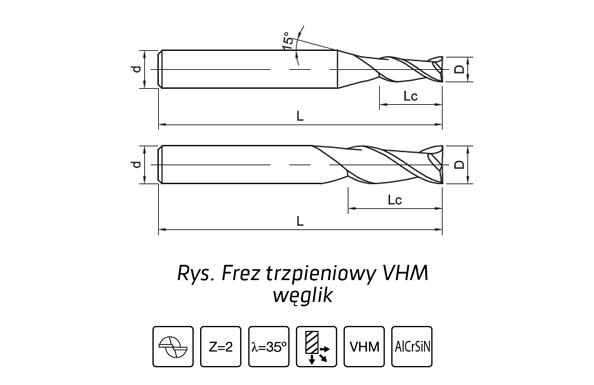

POWŁOKA | MATERIAŁ | RYSUNEK TECHNICZNY |
|---|---|---|---|---|---|---|---|---|---|---|
| KOD: ELT-F.2207010X EAN: 5907324013493 |
1 | 3 | 50 | 4 | 4 | 35° | Walcowy | AlCrSiN | VHM | 1 |
| KOD: ELT-F.2207015X EAN: 5907324013509 |
1.5 | 5 | 50 | 4 | 4 | 35° | Walcowy | AlCrSiN | VHM | 1 |
| KOD: ELT-F.2207020X EAN: 5907324013509 |
2 | 6 | 50 | 4 | 4 | 35° | Walcowy | AlCrSiN | VHM | 1 |
| KOD: ELT-F.2207025X EAN: 5907324013530 |
2.5 | 8 | 50 | 4 | 4 | 35° | Walcowy | AlCrSiN | VHM | 1 |
| KOD: ELT-F.2207030X EAN: 5907324013530 |
3 | 9 | 50 | 4 | 4 | 35° | Walcowy | AlCrSiN | VHM | 1 |
| KOD: ELT-F.2207040X EAN: 5907324005993 |
4 | 11 | 50 | 4 | 4 | 35° | Walcowy | AlCrSiN | VHM | 2 |
| KOD: ELT-F.2207050X EAN: 5907324006006 |
5 | 13 | 50 | 6 | 4 | 35° | Walcowy | AlCrSiN | VHM | 1 |
| KOD: ELT-F.2207060X EAN: 5907324006013 |
6 | 16 | 50 | 6 | 4 | 35° | Walcowy | AlCrSiN | VHM | 2 |
| KOD: ELT-F.2207080X EAN: 5907324006020 |
8 | 20 | 60 | 8 | 4 | 35° | Walcowy | AlCrSiN | VHM | 2 |
| KOD: ELT-F.2207100X EAN: 5907324006037 |
10 | 25 | 75 | 10 | 4 | 35° | Walcowy | AlCrSiN | VHM | 2 |
| KOD: ELT-F.2207120X EAN: 5907324006044 |
12 | 30 | 75 | 12 | 4 | 35° | Walcowy | AlCrSiN | VHM | 2 |
| KOD: ELT-F.2207140X EAN: 5907324006051 |
14 | 32 | 75 | 14 | -4 | 35° | Walcowy | AlCrSiN | VHM | 2 |
| KOD: ELT-F.2207160X EAN: 5907324006068 |
16 | 36 | 100 | 16 | 4 | 35° | Walcowy | AlCrSiN | VHM | 2 |
| KOD: ELT-F.2207180X EAN: 5907324013608 |
18 | 45 | 100 | 18 | 4 | 35° | Walcowy | AlCrSiN | VHM | 2 |
| KOD: ELT-F.2207200X EAN: 5907324006075 |
20 | 45 | 100 | 20 | 4 | 35° | Walcowy | AlCrSiN | VHM | 2 |
| KOD: ELT-F.2307015X EAN: 5907324454272 |
1.5 | 4 | 50 | 4 | 2 | 35° | Walcowy | AlCrSiN | VHM | 1 |
| KOD: ELT-F.2307020X EAN: 5907324013516 |
2 | 6 | 50 | 4 | 2 | 35° | Walcowy | AlCrSiN | VHM | 1 |
| KOD: ELT-F.2307030X EAN: 5907324013547 |
3 | 9 | 50 | 4 | 2 | 35° | Walcowy | AlCrSiN | VHM | 1 |
| KOD: ELT-F.2307040X EAN: 5907324006266 |
4 | 11 | 50 | 4 | 2 | 35° | Walcowy | AlCrSiN | VHM | 2 |
| KOD: ELT-F.2307050X EAN: 5907324006266 |
5 | 13 | 50 | 6 | 2 | 35° | Walcowy | AlCrSiN | VHM | 1 |
| KOD: ELT-F.2307060X EAN: 5907324006297 |
6 | 16 | 50 | 6 | 2 | 35° | Walcowy | AlCrSiN | VHM | 2 |
| KOD: ELT-F.2307080X EAN: 5907324006303 |
8 | 20 | 60 | 8 | 2 | 35° | Walcowy | AlCrSiN | VHM | 2 |
| KOD: ELT-F.2307100X EAN: 5907324006310 |
10 | 25 | 75 | 10 | 2 | 35° | Walcowy | AlCrSiN | VHM | 2 |
| KOD: ELT-F.2307120X EAN: 5907324006334 |
12 | 30 | 75 | 12 | 2 | 35° | Walcowy | AlCrSiN | VHM | 2 |
