Gwintowniki maszynowe
Cechy - opis właściwości
– wysoka żywotność i odporność na intensywną eksploatację
– dobra jakość wykonania
– zwiększona długość narzędzia poszerzająca zakres możliwych aplikacji (NGMf)
– ogólne przeznaczenie do zastosowań przemysłowych i narzędziowych
– gwintowanie otworów przelotowych i nieprzelotowych
– nacinanie gwintów nakrętek (NGMf)
Atrybuty - parametry techniczne
– typ gwintowników: maszynowe proste krótkie (NGMm) i długie (NGMf)
– rodzaj gwintów: metryczne (M), metryczne drobnozwojne (MF)
– zakres średnic: M2÷M20
– nakrój: 3P (NGMm) i 12P (NGMf)
– tolerancja: 6H (NGMm), 2N (NGMf)
– materiał narzędzia: HSS
produkty on-line
produkty stacjonarnie
Więcej informacji o dostępnym asortymencie

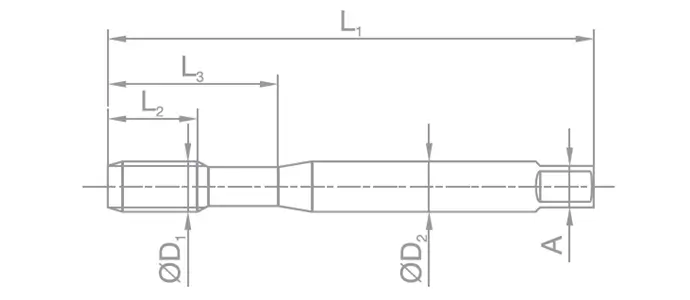

Rys. Gwintownik NGMm

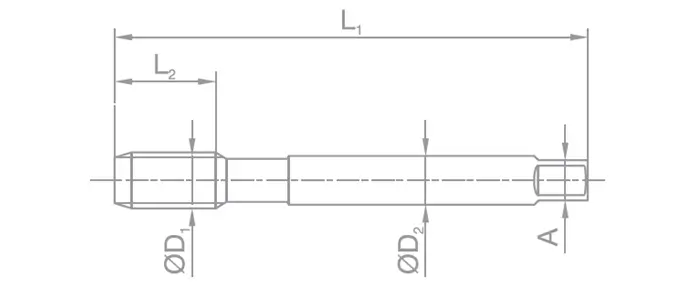

Rys. Gwintownik NGMm
Rys. Gwintownik NGMf
| TYP GWINTOWNIKÓW |
STAL (P) |
STAL NIERDZEWNA (M) |
ŻELIWO (K) |
METALE NIEŻELAZNE (N) |
SUPERSTOPY (S) |
|---|---|---|---|---|---|
| NGMm | ● | ||||
| NGMf | ● | ● |
| IDENTYFIKATOR PRODUKTU |
RODZAJ GWINTU D |
PODZIAŁKA GWINTU P |
DŁUGOŚĆ CAŁKOWITA l1 (mm) |
DŁUGOŚĆ CZĘŚCI GWINTUJĄCEJ l2 (mm) |
DŁUGOŚĆ CZĘŚCI ROBOCZEJ l3 (mm) |
ŚREDNICA CHWYTU d2 (mm) |
ŚREDNICA OTWORU POD GWINT (mm) |
ŚREDNICA ZABIERAKA KWADRATOWEGO A (mm) |
|---|---|---|---|---|---|---|---|---|
| KOD: ELT-G.0149020 EAN: 5907324001117 |
M2 | 0.4 | 60 | 8 | - | 1.4 | 1.6 | - |
| KOD: ELT-G.0149025 EAN: 5907324001124 |
M2.5 | 0.45 | 60 | 9 | - | 1.8 | 2.05 | - |
| KOD: ELT-G.0149030 EAN: 5907324001131 |
M3 | 0.5 | 70 | 10 | - | 2.24 | 2.5 | - |
| KOD: ELT-G.0149040 EAN: 5907324001148 |
M4 | 0.7 | 90 | 14 | - | 2.8 | 3.3 | - |
| KOD: ELT-G.0149050 EAN: 5907324001155 |
M5 | 0.8 | 110 | 16 | - | 3.55 | 4.2 | 2.8 |
| KOD: ELT-G.0149060 EAN: 5907324001162 |
M6 | 1 | 120 | 20 | - | 4.5 | 5 | 3.55 |
| KOD: ELT-G.0149070 EAN: 5907324001179 |
M7 | 1 | 120 | 20 | - | 5.6 | 6 | 4.5 |
| KOD: ELT-G.0149080 EAN: 5907324001186 |
M8 | 1.25 | 140 | 25 | - | 6.3 | 6.8 | 5 |
| KOD: ELT-G.0149081 EAN: 5907324001193 |
M8 | 1 | 140 | 20 | - | 6.3 | 7 | 5 |
| KOD: ELT-G.0149091 EAN: 5907324001322 |
M9 | 1 | 140 | 20 | - | 7.1 | 8 | 5.6 |
| KOD: ELT-G.0149100 EAN: 5907324001209 |
M10 | 1.5 | 160 | 30 | - | 8 | 8.5 | 6.3 |
| KOD: ELT-G.0149102 EAN: 5907324001216 |
M10 | 1 | 160 | 20 | - | 8 | 9 | 6.3 |
| KOD: ELT-G.0149120 EAN: 5907324001223 |
M12 | 1.75 | 180 | 36 | - | 9 | 10.2 | 7.1 |
| KOD: ELT-G.0149140 EAN: 5907324001230 |
M14 | 2 | 180 | 40 | - | 10 | 12 | 8 |
| KOD: ELT-G.0149141 EAN: 5907324001247 |
M14 | 1.5 | 180 | 30 | - | 10 | 12.5 | 8 |
| KOD: ELT-G.0149142 EAN: 5907324001254 |
M14 | 1.25 | 180 | 25 | - | 10 | 12.8 | 8 |
| KOD: ELT-G.0149160 EAN: 5907324001261 |
M16 | 2 | 200 | 40 | - | 12.5 | 14 | 10 |
| KOD: ELT-G.0149161 EAN: 5907324001278 |
M16 | 1.5 | 200 | 30 | - | 12.5 | 14.5 | 10 |
| KOD: ELT-G.0149200 EAN: 5907324001285 |
M20 | 2.5 | 220 | 50 | - | 16 | 17.5 | 12.5 |
| KOD: ELT-E.1010030 EAN: 5907324000929 |
M3 | 0.5 | 40 | 11 | 18 | 3.5 | 2.5 | 2.7 |
| KOD: ELT-E.1010040 EAN: 5907324000936 |
M4 | 0.7 | 45 | 13 | 21 | 4.5 | 3.3 | 3.4 |
| KOD: ELT-E.1010050 EAN: 5907324000943 |
M5 | 0.8 | 52 | 16 | 26 | 6 | 4.2 | 4.9 |
| KOD: ELT-E.1010060 EAN: 5907324000950 |
M6 | 1 | 56 | 18 | 27 | 6 | 5 | 4.9 |
| KOD: ELT-E.1010080 EAN: 5907324000967 |
M8 | 1.25 | 63 | 20 | 34 | 6 | 6.8 | 4.9 |
| KOD: ELT-E.1010083 EAN: 5907324000974 |
M8x1 | 1 | 63 | 17 | 27 | 6 | 7 | 4.9 |
| KOD: ELT-E.1010100 EAN: 5907324000981 |
M10 | 1.5 | 70 | 22 | 38 | 7 | 8.5 | 5.5 |
| KOD: ELT-E.1010103 EAN: 5907324000998 |
M10x1 | 1 | 63 | 18 | 27 | 7 | 8.5 | 5.5 |
| KOD: ELT-E.1010104 EAN: 5907324001001 |
M10x1.25 | 1.25 | 70 | 22 | 32 | 7 | 8.8 | 5.5 |
| KOD: ELT-E.1010120 EAN: 5907324001018 |
M12 | 1.75 | 80 | 24 | 45 | 9 | 10.2 | 7 |
| KOD: ELT-E.1010123 EAN: 5907324001025 |
M12x1 | 1 | 70 | 18 | 32 | 9 | 11 | 7 |
| KOD: ELT-E.1010124 EAN: 5907324001032 |
M12x1.25 | 1.25 | 70 | 20 | 32 | 9 | 10.8 | 7 |
| KOD: ELT-E.1010125 EAN: 5907324001049 |
M12x1.5 | 1.5 | 70 | 20 | 32 | 9 | 10.5 | 7 |
| KOD: ELT-E.1010140 EAN: 5907324001056 |
M14 | 2 | 80 | 26 | 45 | 11 | 12 | 9 |
| KOD: ELT-E.1010145 EAN: 5907324001063 |
M14x1.5 | 1.5 | 70 | 20 | 32 | 11 | 12.5 | 9 |
| KOD: ELT-E.1010160 EAN: 5907324001070 |
M16 | 2 | 80 | 27 | 45 | 12 | 14 | 9 |
| KOD: ELT-E.1010165 EAN: 5907324001087 |
M16x1.5 | 1.5 | 70 | 20 | 32 | 12 | 14.5 | 9 |
| KOD: ELT-E.1010200 EAN: 5907324001094 |
M20 | 2.5 | 95 | 32 | 58 | 16 | 17.5 | 12 |
| KOD: ELT-E.1010205 EAN: 5907324001100 |
M20x1.5 | 1.5 | 80 | 22 | 35 | 16 | 18.5 | 12 |
